Aurinkopaneelikokoonpanon suunnittelu auttaa sinua varmistamaan oikean jännitteen/virran lähdön aurinkosähköjärjestelmällesi. Tässä osiossa selitämme, mitä nämä kohteet ovat ja niiden tärkeyttä.
Turvallisuuden, NEC-määräysten noudattamisen ja merkkijonoinvertterin teknisten määritysten kanssa yhteensopivuuden vuoksi on välttämätöntä asettaa tasajännitteen enimmäisraja. Vaikka NEC-määräykset asettavat 600 V:n rajan asuntojen aurinkosähköjärjestelmille, tämä kynnys voi vaihdella käytettävän keskitetyn invertterin mukaan.
Toisaalta merkkijonoinvertterillä on erityinen DC-tulojännitteen vähimmäisvaatimus, jotta se alkaa toimia, mikä on ratkaiseva tekijä, joka on otettava huomioon aurinkosähköjärjestelmiä suunniteltaessa ja konfiguroitaessa. Tämä vähimmäisjännite voi vaihdella merkittävästi valitun invertterin mallin ja merkin mukaan.
Taajuusmuuttajan tekniset tiedot rajoittavat maksimaalista DC-tulovirtaa. Tämä rajoitus määräytyy aurinkokennon virta-jännite-käyrän (IV-Curve) perusteella. Aurinkopaneelien johdotuksen yhteydessä on tärkeää ottaa tämä huomioon, jotta järjestelmän tasavirtalähtö ei ylitä invertterin maksimitulovirtarajaa.
MPPT-seuraajilla on tärkeä rooli aurinkosähköjärjestelmien tehon maksimoinnissa IV-käyrää analysoimalla. Keskitetyt invertterit, joissa on useita MPPT-seurantalaitteita, pystyvät optimoimaan sähköntuotannon aurinkopaneelisarjoille, joilla voi olla erilaiset tekniset tiedot, mikä mahdollistaa monimutkaisempien aurinkopaneelien liittämisen invertteriin. Jos invertterissäsi on kaksi tai useampia MPPT-tuloja, on ratkaisevan tärkeää käyttää niitä tehokkaasti, erityisesti tilanteissa, joissa paneelien asennuksia on useita tai varjostusongelmia.
Tähän asti olet oppinut tärkeimmistä käsitteistä ja suunnittelunäkökohdista, jotka on otettava huomioon ennen aurinkopaneelien kytkemistä. Nyt tässä osiossa tarjoamme sinulle vaiheittaisen oppaan aurinkopaneelien johdotukseen.
Useimmat aurinkopaneelit on varustettu esiasennetuilla MC4-liittimillä, mikä helpottaa paneelien välistä kytkentää. Järjestelmän päätepisteissä voit käyttää MC4-jatkokaapeleita, joita on saatavana eri pituuksina, yhdistämään aurinkosähköjärjestelmän invertteriin.
On kuitenkin tärkeää ymmärtää, kuinka PV-liitin asennetaan oikein. Joissakin tapauksissa tai osissa yhteys on muodostettava manuaalisesti, yleensä silloin, kun halutun pituista MC4-jatkokaapelia ei ole saatavilla.
Kuori johdon ulkoinen eristys paljastaaksesi sisäjohtimet.
Position the connecting plate on the stripped wire and use a crimping tool to securely attach it.
Aloita asettamalla liittimen alemmat osat, joihin tyypillisesti kuuluvat liittimen kansi, vedonpoistaja ja puristusholkki. Varmista, että ne ovat oikein linjassa ja istuvat.
Aseta seuraavaksi yläosat, jotka sisältävät turvakalvon, uros- tai naaraspuolisen MC4-liittimen kotelon ja O-renkaan. Varmista, että myös nämä osat on kohdistettu oikein.
Kokoa kaikki osat varovasti yhteen ja kiristä ne käsin kohtalaisesti. Älä kiristä aluksi liikaa.
Käytä lopuksi aurinkosähköliittimen asennustyökalua viimeiseksi vääntömomentiksi MC4-liittimeen varmistaen turvallisen ja luotettavan yhteyden.

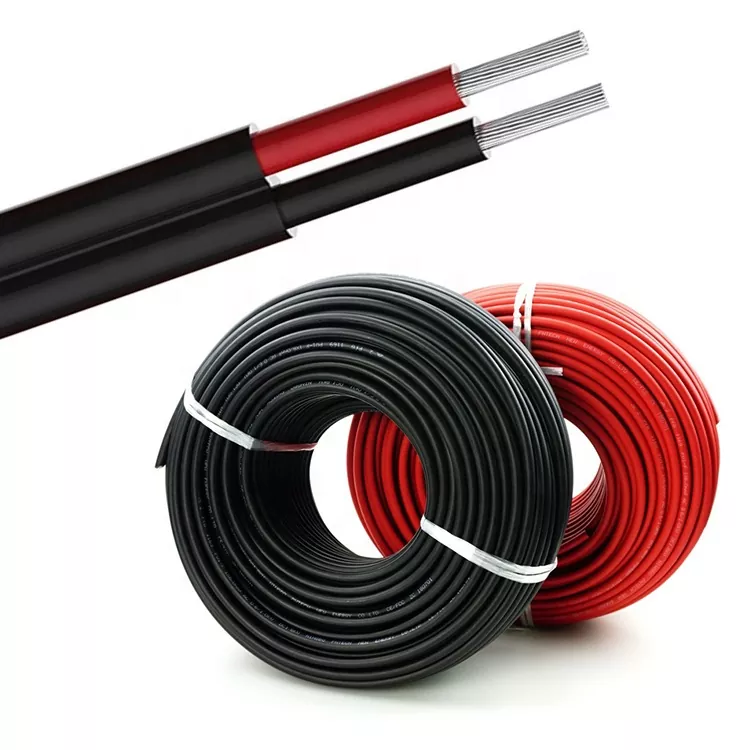

PV-moduulit toimivat korkeissa lämpötiloissa ja erilaisissa ympäristöolosuhteissa. NEC-ohjeiden mukaan tietyissä aurinkosähköjärjestelmissä on käytettävä USE-2- tai PV-johtoa, joiden molempien on täytettävä tietyt auringonvalon kestävyys- ja lämpötilaluokitukset, jotka sopivat asennusympäristöön.

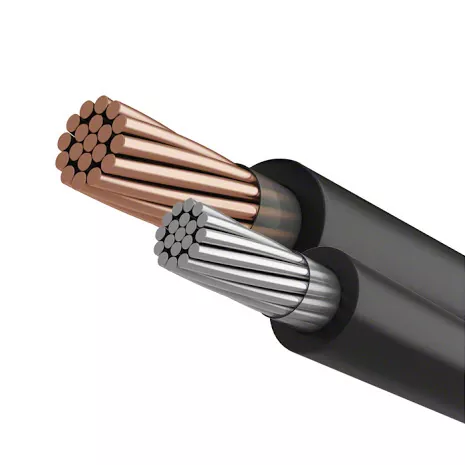

PV-johdot on suunniteltu erityisesti aurinkosähkökäyttöön, kun taas USE-2-kaapelit on tyypillisesti tarkoitettu maanalaisiin palvelusovelluksiin. Molemmissa kaapelityypeissä on yleensä XLPE-eristys ja ne voivat olla auringonvalonkestäviä tai sopivia suoraan hautaamiseen.

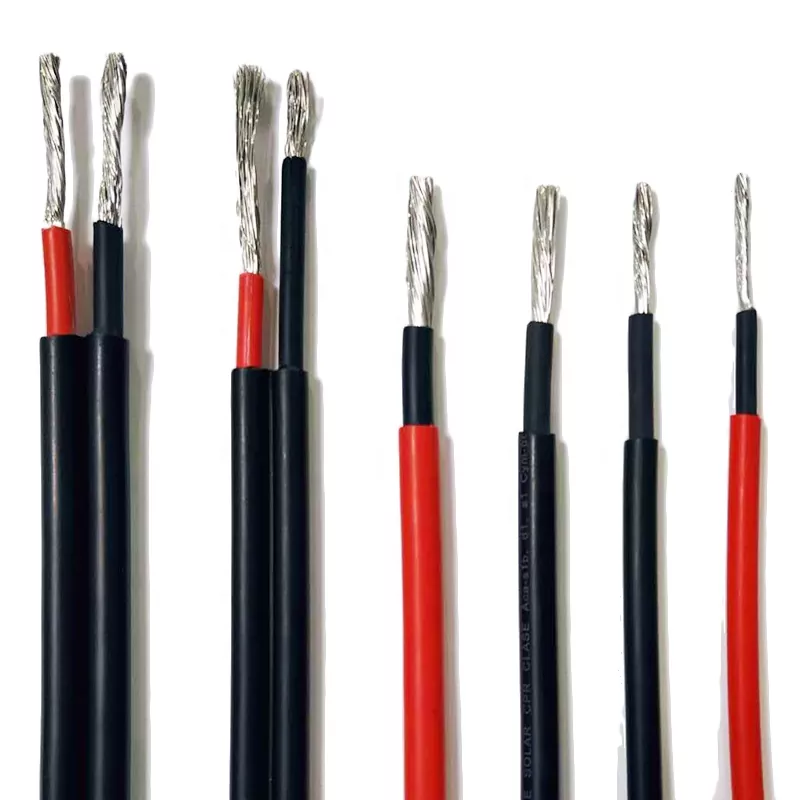

PV-johto eroaa kuitenkin USE-2-langasta eristeen paksuuden, jännitteen ja käyttölämpötilojen suhteen. PV-langassa on paksummat eristyskerrokset, mikä tekee siitä sopivan suojaamaan kovia ympäristöjä vastaan. USE-2-kaapeleita on mitoitettu 600 V:iin asti, kun taas PV-johtimia on saatavana kolmella jännitteellä: 600 V, 1 kV ja 2 kV. Lisäksi USE-2-kaapeleiden maksimikäyttölämpötila on 90 ºC, kun taas PV-johto voidaan luokitella korkeampiin lämpötiloihin.
Huomionarvoista on, että PV-johto on yksi harvoista yksijohtimisjohtotyypeistä, joiden jännite on yli 600 V ja joka voidaan suoraan upottaa NEC-standardien mukaisesti ilman lisäsuojausta.
--100 m/kela kutistuvalla kalvokääreellä, 6 kelaa ulkopakkauksessa.
- 100 m / kela, kela voi olla paperia, muovia tai ABS, sitten 3-4 kelaa laatikossa,
-200m tai 250m per rumpu, kaksi tynnyriä per laatikko,
- 305 m / puurumpu, yksi rumpu ulompaa laatikkoa tai lavaa kohti,
- 500 m / puurumpu, yksi rumpu ulompaa laatikkoa tai lavaa kohti,
--1000m tai 3000m puinen rumpu, sitten lavojen lastaus.
* Voimme tarjota myös räätälöityjä OEM-pakkauksia asiakkaiden pyynnöstä.
Portti: Tianjin tai muut portit tarpeidesi mukaan.
Merirahti: FOB/C&F/CIF-tarjoukset ovat kaikki saatavilla.
* Joissakin maissa, kuten Afrikan maissa, Lähi-idän maissa, merirahtitarjouksemme on paljon halvempi kuin asiakkaat saavat paikalliselta varustamolta.
Koko |
Halkaisija kapellimestari |
Min. Lukumäärä Säikeet |
Eristys Paksuus |
Nimellinen O.D. |
Nettopaino |
Enimmäisjohdin vastus 20 ºC:ssa |
AWG tai kcmil |
mm |
n |
mm |
mm |
kg/km |
Ω/km |
12 |
2.16 |
7 |
1.90 |
6.0 |
46 |
8.880 |
10 |
2.72 |
7 |
1.90 |
6.5 |
56 |
5.590 |
8 |
3.40 |
7 |
2.15 |
7.7 |
80 |
3.520 |
6 |
4.29 |
7 |
2.15 |
8.6 |
102 |
2.210 |
4 |
5.41 |
7 |
2.15 |
9.7 |
135 |
1.390 |
3 |
6.02 |
7 |
2.15 |
10.3 |
156 |
1.100 |
2 |
6.81 |
7 |
2.15 |
11.1 |
183 |
0.875 |
1 |
7.59 |
18 |
2.66 |
12.9 |
244 |
0.693 |
1/0 |
8.53 |
18 |
2.66 |
13.9 |
286 |
0.550 |
2/0 |
9.55 |
18 |
2.66 |
14.9 |
337 |
0.436 |
3/0 |
10.74 |
18 |
2.66 |
16.1 |
400 |
0.346 |
4/0 |
12.07 |
18 |
2.66 |
17.4 |
477 |
0.274 |
250 |
13.21 |
35 |
3.04 |
19.3 |
579 |
0.232 |
300 |
14.48 |
35 |
3.04 |
20.6 |
665 |
0.194 |
350 |
15.65 |
35 |
3.04 |
21.7 |
750 |
0.166 |
400 |
16.74 |
35 |
3.04 |
22.8 |
836 |
0.145 |
450 |
17.78 |
35 |
3.04 |
23.9 |
914 |
0.129 |
500 |
18.69 |
35 |
3.04 |
24.8 |
1028 |
0.116 |
550 |
19.69 |
58 |
3.43 |
26.6 |
1133 |
0.1060 |
600 |
20.65 |
58 |
3.43 |
27.5 |
1217 |
0.0967 |
650 |
21.46 |
58 |
3.43 |
28.3 |
1298 |
0.0893 |
700 |
22.28 |
58 |
3.43 |
29.1 |
1382 |
0.0829 |
750 |
23.06 |
58 |
3.43 |
29.9 |
1463 |
0.0774 |
800 |
23.83 |
58 |
3.43 |
30.7 |
1543 |
0.0725 |
900 |
25.37 |
58 |
3.43 |
32.2 |
1707 |
0.0645 |
1000 |
26.92 |
58 |
3.43 |
33.8 |
1871 |
0.0580 |
