Kuivamuuntaja: mitä sinun tulee tietää ennen sellaisen valitsemista?

● 2026-07-31 ● - ● Jätä minulle viesti

1. Mikä on kuivamuuntaja?

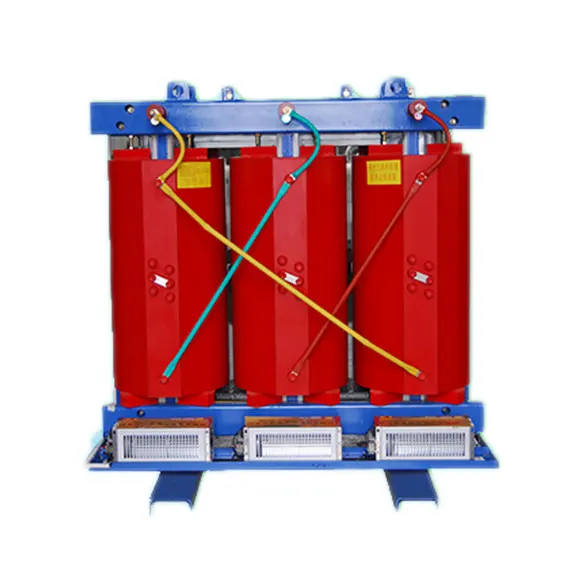

A kuivatyyppinen muuntaja on staattinen sähkölaite, joka siirtää energiaa sähkömagneettisen induktion avulla käyttämättä nestettä (öljyä) eristykseen tai jäähdytykseen. Sen sijaan sen ydin ja käämit on kapseloitu kiinteisiin eristysmateriaaleihin, kuten epoksi- tai polyesterihartsiin, ja lämpöä haihdutetaan luonnollisella tai pakotetulla ilmankierrolla.

Tämä rakenne eliminoi täysin öljyvuotojen ja tulipalojen riskin, joten kuivatyyppiset muuntajat ovat ensisijainen valinta sisäasennuksiin, tiheästi asuttuihin rakennuksiin ja ympäristön kannalta herkille alueille.

2. Tärkeimmät edut ja tyypilliset sovellukset

Etu Selitys
Paloturvallisuus Ei syttyvää nestettä – palovaara pienenee huomattavasti. Myös vikatilanteissa materiaalit sammuvat itsestään.
Ympäristöystävällisyys Ei öljyvuotoja, ei maaperän tai pohjaveden saastumista. Öljysäiliön kaivoja ei tarvita.
Vähäinen huolto Ei öljyn testausta, suodatusta tai vaihtoa. Rutiinityöt ovat pääasiassa siivousta ja silmämääräistä tarkastusta. Ylläpitokustannussäästöjä on raportoitu jopa 40 %.
Joustava asennus Pieni jalanjälki mahdollistaa asennuksen lähelle kuormakeskuksia (esim. kellareihin, lattioihin) – vähentää kaapelikustannuksia ja johtohäviöitä.

Yleiset sovellukset:

Sairaalat, datakeskukset, kerrostalot
Teollisuuslaitokset (kemikaalit, tekstiilit, kaivosteollisuus)
Uusiutuvat energiajärjestelmät (maan tuuli, aurinko)
Meri- ja offshore-alustat (sopivilla koteloilla)
Muista rajoitukset:
Korkeammat alkukustannukset kuin öljytäytteisillä muuntajilla
Alhaisempi lämmönpoistotehokkuus – yleensä rajoitettu arvoihin alle ~2000 kVA vakiomalleissa
Hieman korkeampi ääni joissakin tapauksissa


3. Kaksi päätyyppiä: VPI vs. valukela

Tyyppi Käsitellä Ominaisuudet Soveltuu parhaiten
VPI (tyhjiöpainekyllästys) Käämit kyllästetään lakalla tai hartsilla tyhjiössä ja paineessa, minkä jälkeen ne kovetetaan. Kustannustehokas, hyvä dielektrinen lujuus, monipuolinen muotoilu. Tavalliset teollisuus- ja kaupalliset rakennukset; yleiseen sisäkäyttöön.
Valettu kela Käämit on täysin kapseloitu epoksihartsiin muottiin, jolloin muodostuu kiinteä lohko. Paras suoja kosteutta, pölyä, suolasumua ja kemikaaleja vastaan. Erinomainen mekaaninen lujuus ja oikosulkukestävyys. Ankarat ympäristöt: offshore, tunnelit, merialukset, kemiantehtaat, terästehtaat.

Valintavinkki: Jos sivustollasi on korkea kosteus, syövyttäviä kaasuja tai toistuvia pesuja, valitse valukierukka. Puhtaissa ja kuivissa sisäympäristöissä VPI tarjoaa parhaan vastineen.


4. Näppäinvalintaparametrit

Ota nämä kuntoon ennen kuin määrität muuntajan.

Parametri Mitä se tarkoittaa Käytännön neuvoja
Nimelliskapasiteetti (kVA) Suurin mahdollinen muuntaja voi tuottaa. Lisää 20–25 % marginaalia tulevaa kuormituksen kasvua varten. Yleiset koot: 100, 250, 500, 1000, 2000 kVA.
Jännitearvot Ensisijaiset (HV) ja toissijaiset (LV) jännitteet. Yhdistä käyttö- ja kuormitusvaatimukset (esim. 10 kV / 0,4 kV). Tarkista käämikytkimen alue jännitevaihteluiden varalta.
Eristysluokka Määrittää suurimman sallitun lämpötilan nousun. Luokka F (155 °C) ja luokka H (180 °C) ovat yleisimpiä. Käytä luokkaa H korkeissa ympäristön lämpötiloissa tai toistuvissa ylikuormituksessa.
Ingress Protection (IP) Pöly- ja vesitiivis. IP20 – vakio sisätiloissa. IP23 tai korkeampi – ulkona, puoliksi ulkona tai alueet, joissa tippuva vesi/kevyt suihku.
Jäähdytysmenetelmä AN = itsejäähdytetty (luonnonilma); AF = pakotettu ilma (tuulettimet). AF lisää lähtökapasiteettia merkittävästi. Varmista, että ilmanotto-/poistoaukot eivät ole koskaan tukossa.
Impedanssijännite (Z%) Vaikuttaa oikosulkuvirran ja jännitteen säätöön. Vakioarvot vastaavat suojalaitteita. Ota yhteyttä järjestelmäsuunnittelijaasi sovittaaksesi.


5. Asennus ja käyttöönotto

Hyvä muuntaja voi epäonnistua ennenaikaisesti, jos asennus on huolimaton. Noudata näitä kriittisiä kohtia.

Sijainti ja tyhjennys

  • Asenna kuivaan, hyvin ilmastoituun tilaan, jossa ei ole syövyttäviä kaasuja, tippuvaa vettä ja tulvavaaraa.

  • Säilytä kotelon ympärillä vähintään 12–18 tuumaa (30–45 cm) tilaa ilmankiertoa varten.

Perustus ja asennus

  • Aseta tasaiselle, tärinää kestävälle alustalle, joka kestää koko painon.

  • Käytä tärinänvaimennustyynyjä, jos lattiaresonanssi on mahdollista.

Sähköliitännät – Tehtävä

  • Käytä joustavia kupari/alu-linkkejä liittimiin – tämä estää mekaanista rasitusta vedämästä holkkeja.

  • Kiristä kaikki pulttiliitokset ohjekirjassa määritettyihin vääntömomenttiarvoihin. Liiallinen kiristäminen voi vahingoittaa kierteitä; alikiristys aiheuttaa kuumia kohtia.

  • Maadoitus: Yhdistä sekä kotelo että nollapiste tukevasti aseman maadoitusverkkoon.

Käyttöönottoa edeltävät tarkastukset

Eristysresistanssitesti: Käytä megaohmimittaria (500 V tai 1000 V asteikko). Pienin hyväksyttävä arvo: 2 MΩ/kV nimellisjännitettä. Jos se on matalampi, kuivaa käämit ennen jännitteen kytkemistä.
Varmista, että kaikki sisäiset päätteet vastaavat tyyppikilven kaaviota.
Testaa tuulettimen toiminta ja termostaatti-/termistorihälytykset ennen jännitteen käynnistämistä.


6. Päivittäinen käyttö ja huolto – todellinen työ

Muista: Vähäinen huolto ei tarkoita sitä, ettei huoltoa ole. Pienellä huolenpidolla saavutetaan pitkä matka 20–30 vuoden käyttöikään.

Puhdistus – ykkösprioriteetti

Pölyn kerääntyminen on kuivatyyppisten muuntajien suurin vihollinen. Se vangitsee lämpöä, edistää osittaista purkausta ja vähentää dielektristä lujuutta.

Puhdista vähintään kerran vuodessa – useammin pölyisillä tai teollisuusalueilla.
Käytä pölynimuria ei-metallisella suuttimella tai kuivaa paineilmaa < 25 psi (170 kPa) – älä koskaan käytä korkeaa painetta, koska se voi vahingoittaa eristystä tai pakottaa pölyn syvemmälle.

Visuaaliset ja mekaaniset tarkastukset (6–12 kuukauden välein)

Mitä tarkistaa Mitä etsiä
Liitännät Värinmuutos, mustuminen tai sulaminen – merkkejä ylikuumenemisesta.
Käämit & ydin Halkeamia, jälkiä tai pölysiltoja eristyspinnoilla.
Äänitaso Mikä tahansa epätavallinen humina tai rätisevä kohina ("surise") voi viitata löysään laminointiin tai osittaiseen purkaukseen.
Tuulettimet ja säätimet Tuulettimen lavat puhtaat ja pyörivät vapaasti; lämpötilanäytöt vastaavat kuormitusta.

Eristyksen valvonta

  • Kirjaa eristysresistanssiarvot joka vuosi (tai suuren työn jälkeen).

  • Vertaa aikaisempiin lukemiin – johdonmukainen laskutrendi on varoitussignaali vaikka absoluuttinen arvo on edelleen minimin yläpuolella.


7. Yleiset viat ja käytännön korjauskeinot

Oire Todennäköisin syy Välitön toiminta
Ylilämpöhälytys Pölytukos, tuulettimen vika tai ylikuormitus Puhtaat käämit; tarkista tuulettimen moottori; vähentää kuormitusta tai parantaa ilmanvaihtoa.
Osittainen purkausääni Kosteuden sisäänpääsy tai pinnan kontaminaatio Kuivaa (lämmin ilmankierto) ja puhdista huolellisesti.
Laukaisu ylivirtaan Ulkoinen vika tai sisäinen käämitys oikosulku Eristää; Suorita käämitysvastuksen ja kierrossuhteen testit. Ota yhteyttä valmistajaan.
Epätasapainoiset jännitteet Löysä yhteys tai vika käämikytkimessä Tarkista kaikki terminaalit; harjoittele ja tarkista käämikytkimen asento.


8. Pikaopas – Valinnan tarkistuslista

  1. ☐ Kuormalaskenta + 20-25% marginaali

  2. ☐ Nimellisjännite vastaa järjestelmää

  3. ☐ Eristysluokka – F tai H, ympäristön mukaan

  4. ☐ Tyyppi – VPI (puhdas sisätiloissa) vs Cast Coil (kova)

  5. ☐ IP-luokitus – IP20 (sisä) / IP23+ (ulkona/märkä)

  6. ☐ Jäähdytys – luonnollinen tai tuuletin

  7. ☐ Välys, tuuletus ja lattiakuorma tarkistettu

  8. ☐ Maadoitus- ja vääntömomenttiarvot dokumentoitu



A kuivatyyppinen muuntajaon investointi turvallisuuteen, luotettavuuteen ja ympäristönsuojeluun. Sen menestys kentällä riippuu vähemmän nimikilvestä vaan enemmän kolmesta käytännöllisestä vaihtoehdosta:

  • Valitse realistiset marginaalit ja ympäristönsuojelu.

  • Asenna varovasti – hyvät liitännät ja hyvä ilma.

  • Ylläpidä säännöllistä puhdistusta ja trendeihin perustuvaa seurantaa.

Tee nämä kolme asiaa hyvin, niin kuivamuuntajasi tarjoaa vuosikymmeniä ongelmattoman palvelun.
