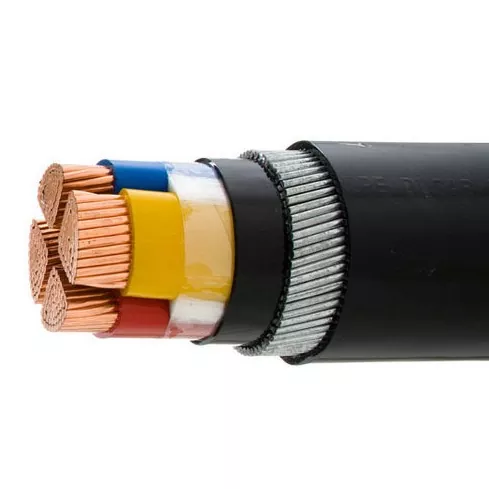

Tämä kysymys tulee esille melkein jokaisessa kaapelispesifikaatiokokouksessa. Lyhyt vastaus: ei ole olemassa yhtä globaalia määritelmää. Eri standardielimet vetävät rajan eri paikkoihin, ja tämä epäselvyys voi aiheuttaa todellista päänsärkyä projektin toteutuksen aikana.

Kolme standardia, kolme erilaista vastausta

Käytännön yksimielisyys: alle 2 000 V on matalajännite, yli 35 kV korkeajännite ja kaikki siltä väliltä on keskijännitettä. Harmaa alue on 1kV ja 2kV välillä, missä luokitus riippuu täysin siitä, mikä standardi ohjaa projektiasi.

Todellinen vastaus: Se riippuu siitä, missä projektisi on

Insinööreille ja hankintatiimeille akateeminen keskustelu ei ole tärkeämpää kuin se, että tiedät, mikä standardi koskee tiettyä asennusta.

Yhdysvaltain projektit (IEEE/NEC-kehys): Keskijännitekaapelialkaa 2000 V:sta. Yleisimmät kohtaamasi kaapeliluokitukset ovat 5kV, 8kV, 15kV, 25kV ja 35kV. Ydinvoimaloiden osalta muista, että IEEE 1186-2025 laajentaa nyt keskijännitekaton 46 kV:iin.

Kansainväliset projektit (IEC-kehys): Keskijännite alkaa yleensä 1 kV:sta. Vakioarvot sisältävät 3,3 kV, 6,6 kV, 11 kV, 22 kV ja 33 kV. Esimerkiksi australialainen standardi AS/NZS 1429.1 kattaa kaapelit 1,9/3,3 kV aina 19/33 kV.

Aurinko- ja uusiutuvan energian projektit: Järjestelmän jännitteet ovat tyypillisesti 1kV ja 35kV välillä. Kaksi yleisintä tasoa ovat 15 kV (sopii 12,47 kV tai 13,8 kV verkkoon) ja 35 kV (sopii 34,5 kV).

Kolme kriittistä parametria, jotka sinun on tarkistettava

Kaapelin nimellisjännite on yleensä merkitty Uo/U, esimerkiksi 6,35/11kV. Tässä on mitä kukin numero tarkoittaa:

Älä vain katso kaapelin "jänniteluokkaa" ja oleta, että se sopii. Yhdistä Uo järjestelmäsi vaihe-maa-jännitteeseen ja U järjestelmän vaihe-vaihejännite. Tämän väärin saaminen on yksi yleisimmistä ennenaikaisen kaapelivian syistä.

Suojattu vs. suojaamaton: Milloin se on pakollinen?

Toinen kysymys, joka seuraa tarkasti: millä jännitteellä tarvitsen suojatun kaapelin?

Suojaus ei ole valinnainen yli 5 kV:n kaapelille. Metallinen suoja tasoittaa sähkökentän jännitystä, kuljettaa vikavirtaa ja suojaa sähkömagneettisilta häiriöiltä. IEEE 1816-2024 omistaa koko standardin suojattujen 2,5 kV:n ja 46 kV:n kaapeleiden oikealle päättämiselle ja jatkoksille ja korostaa, että liitäntöjen ammattitaito on usein kriittisempi kuin itse kaapeli.

Pikapäätösopas

Bottom Line

Keskijännitekaapelialkaa jostain 1kV ja 2,5kV välillä riippuen siitä, mitä standardia projektisi noudattaa. USA:n projekteissa käytännön vastaus on 2 000 V. IEC:n hallinnoimissa projekteissa se on 1 kV.

Kynnysarvoa tärkeämpää on tämä: ymmärrä järjestelmäsi todelliset Uo/U-arvot, varmista suojausvaatimus ja kiinnitä yhtä paljon huomiota päätteiden käsittelyyn kuin kaapelin spesifikaatioihin. Maailman kallein kaapeli rikkoutuu ennenaikaisesti, jos liitos on huonosti tehty.
