Kuinka tyhjiökatkaisin toimii nykyaikaisissa virranjakelujärjestelmissä?

Artikkelin yhteenveto

A Vacuum Circuit Breaker (VCB)on yksi luotettavimmista keskijännitesähkönjakelujärjestelmissä käytetyistä kytkinlaitteista. Se suojaa sähkölaitteita ylikuormituksilta ja oikosuluilta katkaisemalla nopeasti virran tyhjiöympäristössä. Tässä artikkelissa kerrotaan, kuinka tyhjökatkaisija toimii, sen rakenne, toimintaperiaatteet, tärkeimmät edut, tekniset parametrit ja yleiset sovellusskenaariot. Se käsittelee myös tyypillisiä ostajien huolenaiheita valitessaan VCB:tä teollisuus- tai sähköasennuksiin.

Sisällysluettelo

• Alipainekatkaisijoiden esittely
• Kuinka tyhjiökatkaisin toimii
• Tyhjiökatkaisijan pääkomponentit
• Tärkeimmät tekniset parametrit
• Tyhjiökatkaisijoiden edut
• Yleiset sovellukset
• Kuinka valita oikea tyhjiökatkaisin
• Usein kysytyt kysymykset
• Johtopäätös

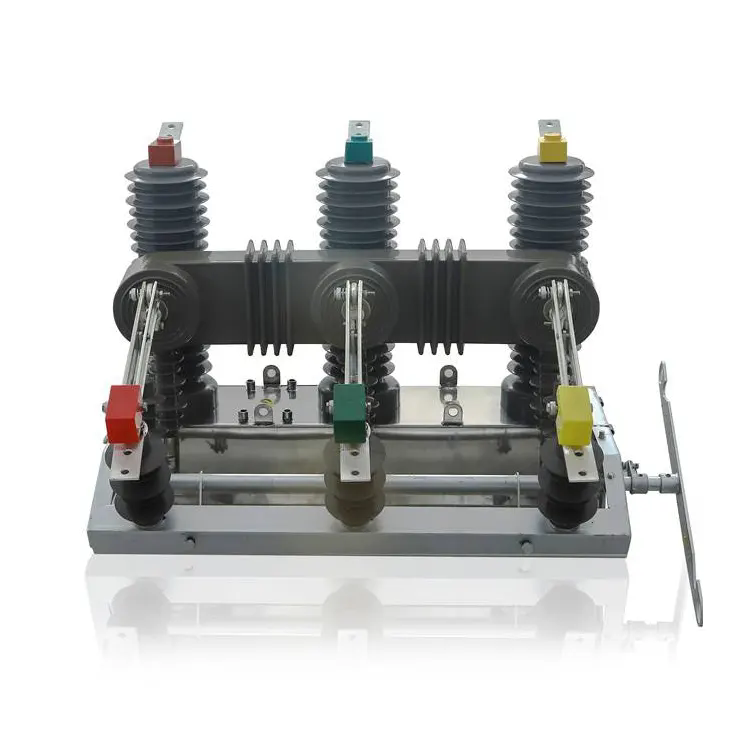

Alipainekatkaisijoiden esittely

Sähköjärjestelmät vaativat luotettavat suojalaitteet turvallisuuden ja vakauden ylläpitämiseksi. Poikkeavien olosuhteiden, kuten oikosulkujen tai ylikuormituksen sattuessa, suojalaitteiden on katkaistava virta välittömästi laitevaurioiden ja palovaaran estämiseksi. Erilaisten kytkentätekniikoiden joukossaVacuum Circuit Breaker (VCB)on tullut suosituin ratkaisu keskijänniteverkoissa 3,6 kV - 40,5 kV.

Tyhjiökatkaisija katkaisee sähkövirran käyttämällä tyhjiötä kaaren sammutusväliaineena. Verrattuna perinteisiin öljy- tai ilmakatkaisimiin, tyhjiötekniikka tarjoaa paremman luotettavuuden, pidemmän käyttöiän ja vähäiset huoltovaatimukset. Näiden etujen ansiosta VCB:itä käytetään laajalti voimalaitoksissa, teollisuuslaitoksissa, sähköasemissa ja kaupallisissa sähköjärjestelmissä.

Valmistajat, kutenPÄIVÄovat kehittäneet edistyksellisiä tyhjiökatkaisijaratkaisuja, jotka tukevat vakaata toimintaa vaativissa sähköympäristöissä. Nämä tuotteet on suunniteltu tarjoamaan nopea kytkentäteho, korkea eristyslujuus ja tasainen valokaaren sammuminen.

Kuinka tyhjiökatkaisin toimii

Tyhjiökatkaisijan toimintaperiaate perustuu sähkökaaren katkaisemiseen suljetussa alipainekammiossa. Kaasumolekyylien puuttuminen mahdollistaa valokaaren nopean sammumisen, kun virta kulkee nollan läpi.

Työprosessi voidaan selittää useiden avainvaiheiden kautta:

• Normaali toiminta– Vakiokäytön aikana katkaisijakoskettimet pysyvät kiinni, jolloin virta kulkee piirin läpi.
• Vian havaitseminen– Vian, kuten ylikuormituksen tai oikosulun sattuessa suojajärjestelmä lähettää signaalin katkaisijalle.
• Yhteystietojen erottaminen– Käyttömekanismi erottaa nopeasti liikkuvan koskettimen tyhjökatkaisijan sisällä olevasta kiinteästä koskettimesta.
• Kaaren sukupolvi– Koskettimien erotessa muodostuu sähkökaari suuren virran vuoksi.
• Kaaren sammuminen– Tyhjiökammiossa koskettimista tuleva metallihöyry muodostaa plasmakaaren, joka sammuu nopeasti seuraavassa virran nollapisteessä.
• Nykyinen keskeytys– Kun valokaari on sammunut, alipaine tarjoaa korkean dielektrisen lujuuden, mikä estää valokaaren syttymisen uudelleen.

Koska alipaineympäristössä on erittäin alhainen paine, kaaren kesto on hyvin lyhyt. Tämän ansiosta tyhjökatkaisijat voivat katkaista virran tehokkaammin ja turvallisemmin kuin monet perinteiset katkaisijatyypit.

Tyhjiökatkaisijan pääkomponentit

Tyypillinen tyhjiökatkaisin koostuu useista olennaisista komponenteista, jotka toimivat yhdessä varmistaen luotettavan piirisuojauksen.

• Tyhjiökatkaisija– Valokaarisammutuksesta vastaava ydinkomponentti.
• Kiinteä yhteys– Kiinteä sähkökosketin katkaisijan sisällä.
• Siirrettävä yhteystieto– Kytketty käyttömekanismiin ja liikkuu kytkennän aikana.
• Toimintamekanismi– Mekaaninen tai jousikäyttöinen järjestelmä, joka avaa ja sulkee koskettimet.
• Eristävä kotelo– Tarjoaa eristystä ja rakenteellista suojaa.
• Ohjauspiiri– Lähettää signaaleja automaattista tai manuaalista käyttöä varten.

Nämä komponentit on suunniteltu huolellisesti varmistamaan kestävyyden ja tarkan toiminnan jopa toistuvissa kytkentäjaksoissa.

Tärkeimmät tekniset parametrit

Tyhjiökatkaisijaa valittaessa insinöörit ja ostopäälliköt arvioivat yleensä useita teknisiä eritelmiä.

Edistyneet valmistajat pitävätPÄIVÄSuunnittele tyhjiökatkaisijansa kansainvälisten standardien mukaisiksi ja takaa tasaisen suorituskyvyn vaativissa tehoympäristöissä.

Tyhjiökatkaisijoiden edut

Tyhjiökatkaisijat ovat vähitellen korvanneet monet perinteiset katkaisijatekniikat niiden lukuisten etujen ansiosta.

• Korkea luotettavuus– Tyhjiötekniikka takaa vakaan valokaaren sammumisen ja tasaisen kytkentätehon.
• Pitkä käyttöikä– Tyhjiökatkaisin kuluu vähän verrattuna öljypohjaisiin katkaisijoihin.
• Matala huolto– Öljynvaihtoa tai kaasun täyttöä ei tarvita.
• Kompakti muotoilu– Pienempi koko mahdollistaa helpon integroinnin kojeiston paneeleihin.
• Ympäristöturvallisuus– Tyhjiökatkaisijat eliminoivat öljyvuotojin tai kaasupäästöihin liittyvät riskit.
• Nopea vaihtonopeus– Nopea valokaaren sammuminen parantaa järjestelmän suojausta.

Nämä edut tekevät VCB-tekniikasta ihanteellisen ratkaisun nykyaikaisiin sähkönjakeluverkkoihin.

Yleiset sovellukset

Tyhjiökatkaisijoita käytetään laajasti eri teollisuudenaloilla ja sähköjärjestelmissä.

• Keskijännitteiset sähkönjakeluverkot
• Teolliset tuotantolaitokset
• Sähköntuotantolaitokset
• Sähköasemat ja muuntaja-asemat
• Kaivosteollisuus ja raskas teollisuus
• Liikerakennukset ja infrastruktuuri

Näissä ympäristöissä luotettava piirisuojaus on ratkaisevan tärkeää vakaan virransyötön ylläpitämiseksi ja kalliiden seisokkien estämiseksi.

Kuinka valita oikea tyhjiökatkaisin

Oikean tyhjökatkaisijan valintaan liittyy useiden järjestelmävaatimuksiin ja käyttöolosuhteisiin liittyvien tekijöiden arviointi.

• Jännitteen luokitus– Varmista, että katkaisin vastaa järjestelmän jännitetasoa.
• Oikosulkukapasiteetti– Valitse katkaisija, joka pystyy käsittelemään suurimman odotetun vikavirran.
• Asennustyyppi– Sisä- tai ulkoasennusympäristöt voivat vaatia erilaisia ​​rakenteita.
• Toimintataajuus– Järjestelmät, joissa on usein kytkennät, saattavat vaatia katkaisijoita, joilla on korkeampi mekaaninen kestävyys.
• Valmistajan luotettavuus– Kokeneen toimittajan valinta varmistaa tuotteiden laadun ja teknisen tuen.

Ammattimaiset valmistajat, kutenPÄIVÄtarjoaa valikoiman tyhjiökatkaisijamalleja, jotka on suunniteltu täyttämään erilaisia ​​teollisuuden ja laitosten vaatimuksia.

Usein kysytyt kysymykset

Q1: Mikä jännitealue sopii tyhjiökatkaisimille?

Tyhjiökytkimet on suunniteltu ensisijaisesti keskijännitesovelluksiin, tyypillisesti 3,6 kV - 40,5 kV. Ne asennetaan yleisesti jakelujärjestelmiin, sähköasemille ja teollisuuden sähköverkkoihin.

Q2: Miksi tyhjiötä käytetään kaaren sammutusväliaineena?

Tyhjiöllä on erittäin korkea dielektrinen lujuus ja hyvin vähän kaasumolekyylejä. Tämä ympäristö sallii kaaren sammumisen nopeasti, kun virta kulkee nollan läpi, mikä tekee keskeytysprosessista tehokkaan ja luotettavan.

Q3: Kuinka kauan tyhjiökatkaisin kestää?

Hyvin suunnitellulla tyhjökatkaisijalla mekaaninen käyttöikä on jopa 30 000 toimintoa tai enemmän. Todellinen käyttöikä riippuu kytkentätaajuudesta, kuormitusolosuhteista ja huoltokäytännöistä.

Q4: Ovatko tyhjiökatkaisijat ympäristöystävällisiä?

Kyllä. Tyhjiökatkaisijat eivät käytä öljyä tai SF6-kaasua valokaaren sammutusaineena, mikä vähentää ympäristöriskejä ja yksinkertaistaa huoltoa.

Johtopäätös

Tyhjiökatkaisijat ovat ratkaisevassa asemassa nykyaikaisten sähköjärjestelmien suojaamisessa. Niiden nopea valokaaren sammutuskyky, pitkä käyttöikä ja vähäiset huoltovaatimukset tekevät niistä tehokkaan ratkaisun keskijännitteen sähkönjakelussa. Teollisuuden vaatiessa edelleen luotettavaa ja turvallista sähköinfrastruktuuria, tyhjiökytkentätekniikan käyttöönotto jatkaa kasvuaan maailmanlaajuisesti.

Laajan valmistuskokemuksen ja edistyneiden suunnitteluominaisuuksien ansiostaPÄIVÄtarjoaa korkealaatuisia tyhjiökatkaisijaratkaisuja, jotka on suunniteltu vakaaseen suorituskykyyn ja pitkäaikaiseen luotettavuuteen. Jos etsit luotettavia piirisuojalaitteita teollisuus- tai yleishyödyllisiin sovelluksiin, oikea toimittaja voi vaikuttaa merkittävästi.

Jos tarvitset tuotetietoja, teknisiä tietoja tai räätälöityjä ratkaisuja,ota meihin yhteyttätänään. DAYA:n ammattitaitoinen tiimi on valmis auttamaan sinua löytämään sopivimman alipainekatkaisijan sähkönjakeluprojektiisi.
