Kuinka keskijännitekaapeli varmistaa luotettavan tehonsiirron?

Artikkelin tiivistelmä

Keskijännitteiset (MV) kaapelitniillä on keskeinen rooli sähkönjakelussa, joka kurottaa umpeen pienjännitejärjestelmien ja korkeajännitteisten siirtoverkkojen välistä kuilua. Tämä artikkeli tarjoaa perusteellisen selvityksen MV-kaapelityypeistä, teknisistä parametreista, asennustavoista ja huoltonäkökohdista. Se korostaa kriittisiä tekijöitä, jotka vaikuttavat kaapelin suorituskykyyn ja luotettavuuteen. Se tarjoaa käytännön ohjeita insinööreille, laitospäälliköille ja hankinnan ammattilaisille, jotka etsivät laadukkaita ratkaisuja luotettavilta valmistajilta, kuten DAYA.

Sisällysluettelo

• Artikkelin pääpiirteet
• Keskijännitekaapelin yleiskatsaus
• Tyypit ja rakenne
• Tekniset tiedot ja parametrit
• Asennus- ja käsittelyohjeet
• Keskijännitekaapeli FAQ
• Johtopäätös ja yhteystiedot

Artikkelin pääpiirteet

• Johdatus keskijännitekaapeleihin ja niiden sovelluksiin
• Luokittelu ja rakenneominaisuudet
• Suorituskykyparametrit ja sähköiset ominaisuudet
• Parhaat asennuksen käytännöt ja ympäristönäkökohdat
• Yleiset toimintaongelmat ja vianetsintä
• Toimittajavalinta- ja huolto-opastus
• Usein kysytyt kysymykset ja ammattilaissuositukset

Keskijännitekaapelin yleiskatsaus

Keskijännitekaapelit on suunniteltu siirtämään sähkötehoa jännitealueella 1 kV - 35 kV. Ne toimivat teollisuuden, kaupallisten ja kunnallisten sähkönjakelujärjestelmien selkärankana. MV-kaapeleiden ensisijainen tehtävä on varmistaa luotettava tehonvirtaus minimaalisilla häviöillä ja samalla säilyttää korkeat turvallisuusstandardit.

Nämä kaapelit ovat tärkeitä sovelluksissa sähköasemista tehdasjakeluverkkoihin ja varmistavat keskeytymättömän virransyötön myös vaihtelevissa kuormitusolosuhteissa. Valmistajat, kuten DAYA, tarjoavat räätälöityjä MV-kaapeliratkaisuja, jotka täyttävät erilaiset ympäristö- ja sääntelyvaatimukset.

Tyypit ja rakenne

MV-kaapelit luokitellaan eristysmateriaalin, johdintyypin ja sovellusvaatimusten perusteella. Yleisiä tyyppejä ovat:

• XLPE-eristetyt (cross-linked polyethylene) -kaapelit: Tunnetaan korkeasta lämmön- ja mekaanisesta kestävyydestään.
• PVC (polyvinyylikloridi) -eristetyt kaapelit: Soveltuvat kohtalaisiin lämpötiloihin ja joustavaan asennukseen.
• Yksi- ja moniytiminen kaapelit: Valinta riippuu kuormituksen tasapainotuksesta ja verkon suunnittelusta.
• Panssaroidut ja panssaritmattomat vaihtoehdot: Panssari tarjoaa lisäsuojaa maanalaisissa tai paljaissa asennuksissa.

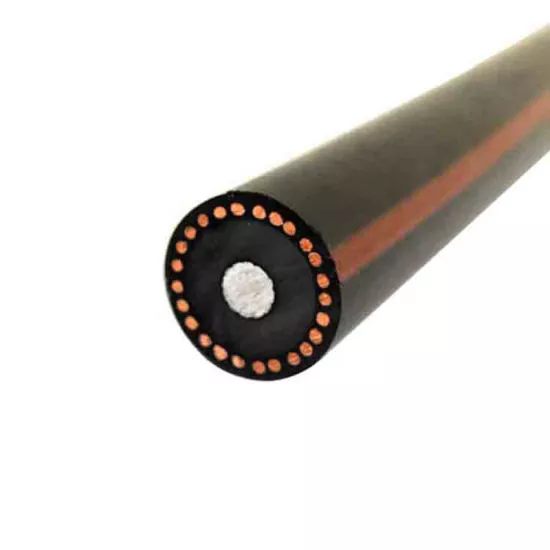

MV-kaapeleiden rakenne käsittää tyypillisesti kupari- tai alumiinijohtimen, puolijohtavat suojat, eristyskerrokset, metalliset tai polymeeriset vaipat ja ulkoiset suojavaipat. Jokainen kerros edistää sähköistä suorituskykyä, mekaanista lujuutta ja ympäristönsuojelua.

Tekniset tiedot ja parametrit

Oikean MV-kaapelin valinta edellyttää sen sähköisten, mekaanisten ja ympäristövaatimusten ymmärtämistä. Keskeisiä parametreja ovat:

Näiden parametrien asianmukainen huomioiminen varmistaa minimaalisen energiahäviön, paremman turvallisuuden ja pitkän käyttöiän.

Asennus- ja käsittelyohjeet

Oikea asennus on kriittinen suorituskyvyn ja turvallisuuden kannalta. Keskeisiä käytäntöjä ovat:

• Asennusta edeltävän tarkastuksen suorittaminen johtimen eheyden ja eristyksen laadun varmistamiseksi.
• Käytä asianmukaisia ​​vetotekniikoita mekaanisen rasituksen välttämiseksi suositeltujen taivutussäteiden yli.
• Oikean päätteen ja liitosten varmistaminen sertifioiduilla lisävarusteilla.
• Erotus lämmönlähteistä, veden sisäänpääsyalueista ja voimakkaiden sähkömagneettisten häiriöiden vyöhykkeistä.
• Suoritetaan määräajoin eristysvastuksen, jatkuvuuden ja lämpösuorituskyvyn testaus.

Asennuksen tulee noudattaa paikallisia sähkömääräyksiä ja kansainvälisiä standardeja toimintahäiriöiden estämiseksi ja kaapelin käyttöiän pidentämiseksi.

Keskijännitekaapeli FAQ

K: Mitkä tekijät määräävät valinnan kupari- ja alumiinijohtimien välillä?

V: Kupari tarjoaa pienemmän resistiivisyyden ja suuremman virransiirtokapasiteetin, mutta on raskaampaa ja kalliimpaa. Alumiini on kevyempi ja taloudellisempi, sopii pidempiin ajoihin ja yläpuolella oleviin sovelluksiin.

K: Kuinka usein MV-kaapelit tulee tarkastaa?

V: Silmämääräiset tarkastukset on suoritettava vuosittain. Sähkötestausta eristysresistanssin mittauksella suositellaan 3–5 vuoden välein ympäristöolosuhteista ja käyttökuormituksesta riippuen.

K: Voidaanko MV-kaapeleita käyttää sekä sisä- että ulkosovelluksissa?

V: Kyllä. Eristeen, vaipan ja panssarin valinta perustuu altistukseen, lämpötilaan, UV-säteilyyn ja kosteustasoon turvallisen toiminnan varmistamiseksi molemmissa olosuhteissa.

Johtopäätös ja yhteystiedot

Keskijännitekaapelit ovat olennainen osa turvallista ja tehokasta virranjakelua. Niiden tyyppien, rakenteen, teknisten parametrien ja oikean asennuksen ymmärtäminen takaa sähköverkkojen luotettavuuden ja pitkäikäisyyden.PÄIVÄtarjoaa kattavan valikoiman MV-kaapeleita, jotka on suunniteltu täyttämään teolliset ja kaupalliset vaatimukset korkeilla laatustandardeilla.

Tarkempia tuotetietoja, räätälöityjä ratkaisuja tai projektikonsultaatiota saatota meihin yhteyttäja keskustele sähkönjakelutarpeistasi ammattitaitoisen tiimimme kanssa.
